光刻胶是一种光敏材料,通常分为正胶和负胶。正胶在曝光后发生聚合反应,而负胶则在曝光后被溶解。光刻工艺通过将光刻胶涂覆在硅片上,并通过紫外光曝光和显影,形成所需的微结构。随着半导体工艺节点的缩小,光刻胶的去除变得更加复杂和关键。

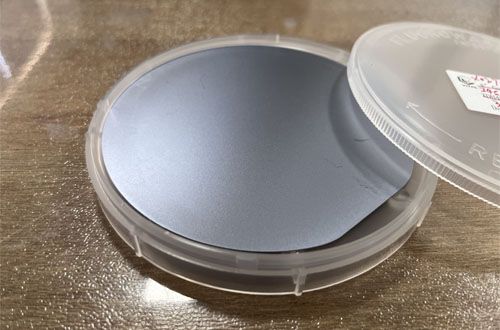

硅片

等离子体是一种由带电粒子、自由电子和中性粒子组成的气体状态,具有良好的化学活性。在等离子体去除光刻胶的过程中,等离子体中的高能粒子与光刻胶分子发生碰撞,导致光刻胶的化学结构断裂,生成可挥发的小分子(如水、二氧化碳等),从而实现去除。

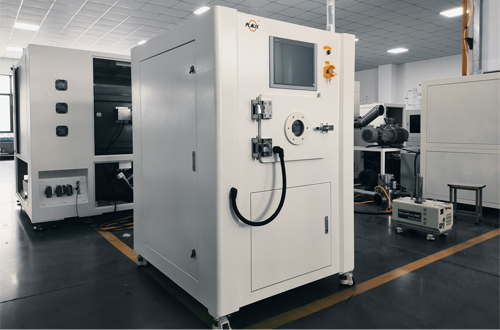

等离子体去胶设备

等离子体去除的优势

  • 高效性:等离子体去除速度较快,能够在短时间内去除厚度较大的光刻胶。

  • 选择性强:通过调整气体的种类和反应条件,可以实现对特定材料的选择性去除,避免对基底材料的损伤。

  • 环境友好:与传统的化学去胶方法相比,等离子体去胶减少了有害废物的产生,更加环保。

  • 低温处理:等离子体去除过程通常在低温下进行,适合对热敏感材料的处理。




等离子体去除光刻胶是一项高效、环保的技术,具有广泛的应用前景。随着材料科学和设备技术的发展,相信等离子体去除技术将在半导体制造中扮演更加重要的角色。对这一领域的深入研究将为提升半导体工艺的精度和效率提供有力支持。
