单硅片晶圆是半导体制造中的基础材料，广泛应用于集成电路、传感器、光电器件等领域。随着纳米技术和微电子技术的发展，对于硅片表面的处理要求日益提高。等离子处理作为一种高效、环保的表面处理技术，逐渐成为提升单硅片晶圆性能的重要手段。

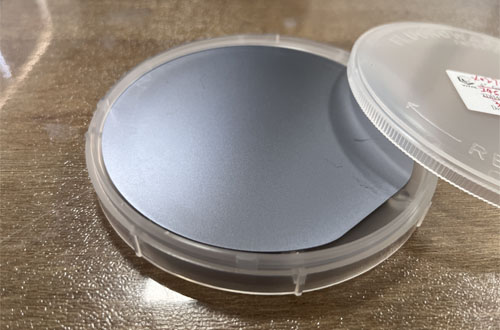

晶圆


等离子处理的优势

  1. 高效清洗：等离子处理能够在短时间内去除硅片表面的污染物，且不会对硅片造成物理损伤。

  2. 均匀性好：等离子体的处理具有良好的均匀性，能够均匀地处理复杂形状的硅片表面。

  3. 可调性强：通过调整处理气体的种类和处理参数，可以实现对硅片表面性质的精确控制。

  4. 环保性：等离子处理通常不需要使用有机溶剂，减少了对环境的污染。

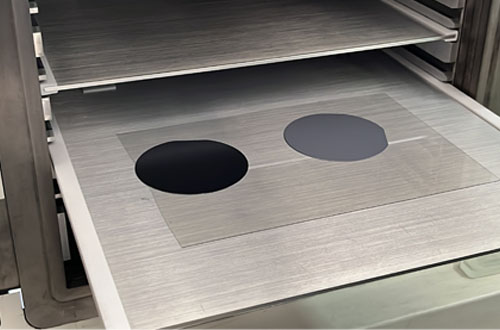

晶圆


应用领域

1. 半导体制造

在半导体制造过程中，等离子处理被广泛用于硅片的前处理和后处理。特别是在光刻工艺之前，等离子去除有机污染物和氧化层，有助于提高光刻的分辨率和精度。

2. 储存器件

在制作闪存和DRAM等存储器件时，等离子处理可以改善硅片表面的电学性质，提升器件的性能和稳定性。

3. 传感器和光电器件

等离子处理能够调节硅片的表面能和化学性质，对于提高传感器的灵敏度和光电器件的转换效率具有重要作用。

4. 生物医学应用

在生物传感器和植入材料的开发中，等离子处理可以改善硅片与生物材料的相容性，促进细胞附着和生长。

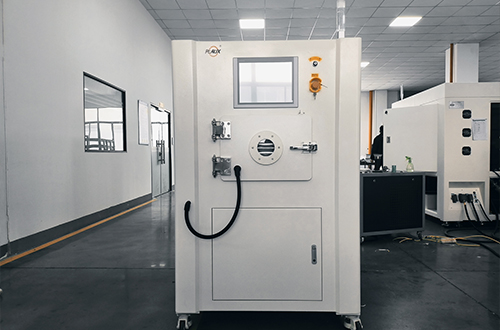

等离子处理设备

等离子处理技术在单硅片晶圆的表面处理上具有显著的优势，能够有效提高硅片的性能和应用范围。随着半导体技术的不断发展，等离子处理将继续发挥重要作用，推动相关领域的创新与进步。
