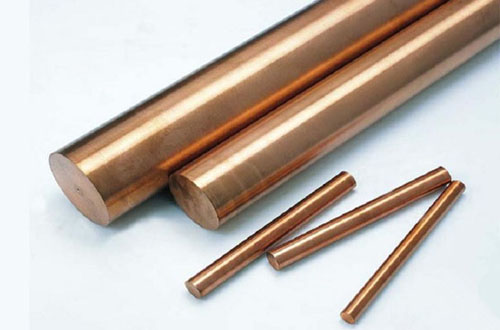

铜（Cu）作为一种优良的导电材料，广泛应用于电子、通信、航空航天等多个领域。在微电子制造中，铜被用作互连材料，其优异的电导性使其在集成电路（IC）中不可或缺。随着技术的进步，对铜材料的精密加工需求不断增加，而等离子体刻蚀技术以其高效率、高精度和低损伤的特点，成为铜加工的重要手段。
等离子体刻蚀是一种通过等离子体化学反应去除材料表面薄膜的技术。在此过程中，气体被电离形成等离子体，产生大量的离子、自由基和激发态粒子。这些气体中的活性成分能够与铜表面发生反应，形成挥发性化合物，从而实现材料的去除。铜的等离子体刻蚀通常使用氟基气体（如CF4、C4F8、SF6等）作为刻蚀气体。这些气体能够有效地与铜反应，生成气体挥发的铜氟化物。
铜等离子体刻蚀的优势
高精度：等离子体刻蚀可以实现亚微米级甚至纳米级的刻蚀精度，适合高密度集成电路的需求。
低损伤：相比传统的物理刻蚀方法，等离子体刻蚀对基材的热影响较小，降低了材料的损伤。
可控性强：通过调节气体流量、压力和功率，可以精确控制刻蚀速率和形状，满足多样化的应用需求。
环境友好：等离子体刻蚀过程中产生的废气较少，符合现代制造业对环保的要求。
应用领域
微电子器件：用于集成电路中铜互连的制造，提高电子设备的性能和可靠性。
MEMS（微机电系统）：在MEMS器件的加工中，铜刻蚀用于制作传感器和致动器。
光电子器件：在激光器和光子学器件的制造中，铜的刻蚀技术也起到了重要作用。
电路板制造：在印刷电路板（PCB）中，铜的等离子体刻蚀用于形成复杂的导电图案。
铜的等离子体刻蚀技术在现代制造业中占据了重要地位。通过不断优化刻蚀工艺和参数，研究人员和工程师能够满足对高精度、高效率加工的需求。未来，随着材料科学和等离子体技术的不断进步，铜的等离子体刻蚀技术将继续在更多领域应用，为新一代电子和光电器件的制造提供更加强大的支持。
